Автоматизация технологических процессов основных химических производств

На основании (8) и (9):

. (10).

Предпочтительное управляющее воздействие - Gк.

Материальный баланс по паровой фазе (для раствора).

Уравнение динамики:

(11),

где Мп - мольная масса паровой фазы (растворителя),

кг/моль;

Рп - давление в сепараторе, Па;

qп = qк =qапп - температура в сепараторе, К,

Vп - объем паровой фазы в сепараторе, м3 .

Уравнение статики:

(12).

На основании (11) и (12): и предпочтительное управляющее воздействие Gп.

Материальный баланс по жидкой фазе (для теплоносителя).

Уравнение динамики:

, (14),

Уравнение статики:

(15).

На основании (14) и (15):

. (16).

Предпочтительное управляющее воздействие - Gкт.

Материальный баланс по паровой фазе (для теплоносителя).

Уравнение динамики:

(17),

где Мп - мольная масса теплоносителя, кг/моль;

Рт мтр - давление теплоносителя в межтрубном

пространстве кипятильника, Па;

qт - температура теплоносителя, К,

Vтмтр - объем паровой фазы теплоносителя в

межтрубном пространстве кипятильника, м3 .

Уравнение статики:

(18).

На основании (17) и (18):

(19).

Предпочтительное управляющее воздействие Gт.

Информационная схема процесса выпаривания.

Рис.3

· Возможные управляющие воздействия:.

· Возможные контролируемые возмущения: .

· Возможные неконтролируемые возмущения: - удельные теплоемкости потоков срi и теплота испарения растворителя rп .

· Возможные управляемые переменные: .

· На основании рис.3 выпарная установка является сложным многосвязным объектом по возможным управляющим воздействиям .

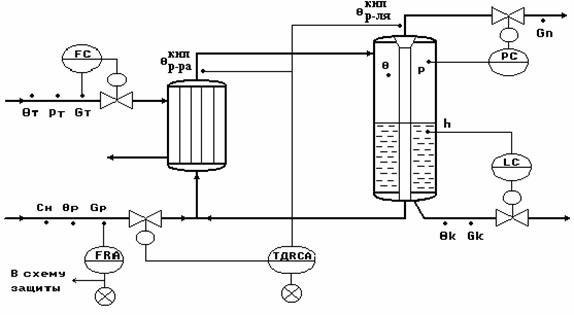

Типовая схема автоматизации процесса выпаривания.

Рис.4.

Типовое решение автоматизации процесса выпаривания.

9. Регулирование.

· Регулирование температурной депрессии Δд по подаче исходного раствора Gр - как параметра, косвенно характеризующего показатель эффективности процесса выпаривания ск .

· Регулирование давления в сепараторе Рпапп по отбору паров растворителя Gп - для обеспечения материального баланса по паровой фазе.
