Водоснабжение (дождевальные и поливные машины)

Машины с электрическим приводом.

Многоопорные электрифицированные дождевальные машины «Днепр» , «Кубань», «Коломенка», а также колесные трубопроводы ДКН-80 и ТКС-90 представляют группу машин оборудованных электроприводом.

Колесные трубопроводы ДКН-80, ТКС-90 и дождевальная машина «Днепр» работают позиционно, а от позиции к позиции перемещаются фронтально. Такие условия работы позволяют эффективно использовать электропривод. Так как в этом случае используется один передвижной источник электропитания в комплексе с несколькими машинами, рационально используется земля, а отсутствие у машин насосного агрегата обеспечивает высокую экономическую эффективность топлива. Разобщенность процесса полива и передвижения практически исключают опасность в работе оператора.

Перспективен электрический привод на многодвигательных машинах, работающих с забором воды из открытого канала («Кубань»). В этих машинах для создания требуемого напора ставятся дизель-насосные установки. Логическим добавлением к дизель-насосной установке является генератор для выработки электроэнергии, обеспечивающей питанием двигатели опорных тележек. Электромеханические передачи имеют ряд преимуществ по сравнению с другими приводами, применяемых в дождевальных машинах. Использование электродвигателей в многоопорных дождевальных машинах позволяет повысить надежность в работе, улучшает тяговые качества машины, создает благоприятные условия для автоматизации управления ими.

В последующих разделах приведены технические характеристики, технологические схемы работы, элемента привода и автоматизации вышеперечисленных машин с электрическим приводом.

Вопросы, связанные с энергосбережением, улучшением условий труда оператора, а также с охраной окружающей среды, ставят под сомнение использование дизельных двигателей в многоопорных дождевальных машинах с электроприводом, т.е. необходима их замена на электродвигатели, подключенные к центральной энергосистеме страны. Многообещающим представляется применение постоянного тока, а также движителей высокой проходимости на базе мотор-колеса.

Дождевальный фронтальный с механизированным перемещением «Днепр» ДФ-120.

«Днепр» ДФ-120 является одной из первых отечественных электрифицированных машин. Дождевальная машина ДФ-120 предназначена для полива зерновых и технических культур, лугов и пастбищ. Водопроводящий трубопровод машины расположен над поверхностью поля на расстоянии 2,1 м, что позволяет поливать и высокостебельные культуры. Машина ДФ-120 «Днепр» имеет фронтальное перемещение и работает позиционно. Основные конструктивные элементы машины «Днепр» отмечены на рис.1-2

Дождевальная машина «Днепр» состоит из водопроводящего пояса, расположенного на опорных тележках, ферм, на каждой из которых два среднеструйных дождевальных аппарата, передвижной электрической станции.

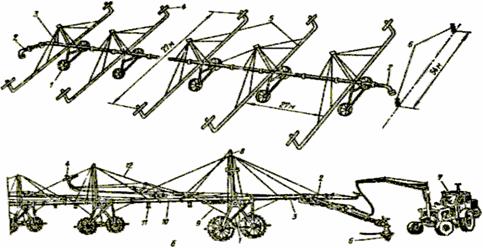

Рис. 1 Дождевальная машина «Днепр» :

а - конструктивная схема; б - начальная часть; 1 - опорная тележка; 2 - подсоединительтельный трубопровод; 3 - водопроводящий трубопровод; 4 - дождевальные аппараты; 5 - фермы-открылки; 6 - гидранты; 7 - передвижная электрическая станция; 8 - мачта; 9 - стремянка; 10 - соединительная труба; 11 - сливной клапан; 12 - система раскрепляющих тросов

Водопроводящий пояс представляет собой трубопровод, собранный из соединительных труб, оборудованных сливными клапанами, двух подсоединительных трубопроводов с опорами. Трубопровод поддерживается системой раскрепляющих тросов, уголками и мачтой на каждой опорной тележке. На выходной патрубок закрытой оросительной сети, от которой работает дождеватель, устанавливаются гидранты, служащие переходным соединительным звеном между водопроводящим поясом машины и оросительной сетью.

Рис.2 Дождевальная машина ДФ-120 «Днепр».

а - общий вид; б - схема водоподачи при поливе.

Техническая характеристика дождевателя фронтального ДФ-120 «Днепр».

Тип машины Многоопорная машина с фронтальным

механизированным перемещением на позиции.

Водозабор Из открытой оросительной

сети

Привод Электрический

Источник электроэнергии Передвижная электрическая

станция-генератор ЕСС5-82-42 с приводом от ВОМ

трактора ЮМЗ-6л ( ЮМЗ-6КЛ/6КМ)

Мощность электродвигателя мотор-редуктора, кВт 1,1

Габаритные размеры машины в рабочем и транспортном

положении, м:

длина 448

ширина 27

высота 5,3

Количество секций, шт. 17

Расстояние между гидрантами, м 54

Расход, л/с 120

Напор на гидранте, м.вод.ст. 45±5

Средняя интенсивность дождя, мм/мин 0,3

Количество дождевальных аппаратов, шт.:

а) с механизмом секторного полива и

с соплами Д=7; 4 мм 4

б) без механизма секторного полива и

с соплами Д=7; 12 ; 4 мм 30
