Волоконно-оптические гироскопы
Факторы, ограничивающие разрешающую способность
|
Рис. 8. Основные шумовые факторы в чувствительном кольце из оптического волокна |
Среди факторов, ограничивающих кратковременную разрешающую способность, наиболее сильное влияние оказывает обратное рассеяние по оптическому пути. Свет отражения Френеля от поверхностей элементов оптической системы или свет обратного рассеяния Рэлея, например, в самом оптическом волокне интерферирует со светом сигнала, что приводит к возникновению множества шумов. Для борьбы с ними предлагаются модуляция фазы световой волны, импульсные методы, а также метод, при котором используется источник света с широким спектром и низкой когерентностью, ухудшающий интерференцию из-за большой разности длины оптического пути для света обратного рассеяния Рэлея и света сигнала. (Таким источником может служить многомодовый полупроводниковый лазер или суперлюминесцентный диод.)
Шумы выходного сигнала гироскопа можно выразить следующей формулой:
|
Рис. 9. Уменьшение шумов рэлеевского рассеяния посредством расширения спектра светового источника |
(10)
где a0 — потери рассеяния Рэлея в оптическом волокне; bR — доля светового рассеяния Рэлея, распространяющаяся в обратном направлении; Dfs — ширина спектра источника света.
На рис. 9 представлены результаты эксперимента, показывающие, как по мере расширения спектра излучения повышается разрешающая способность волоконно-оптического гироскопа. Таким образом, в волоконно-оптических гироскопах уменьшение когерентности источника света эффективно для снижения не только шумов расстояния Рэлея, но и шумов эффекта Керра.
Характеристики и методы их улучшения
В настоящее время разработаны экспериментальные системы, в которых приняты меры по повышению чувствительности и по снижению шумов. В этих системах, работающих по методу фазовой модуляции, изменения частоты и светового гетеродинирования, достигнута разрешающая способность, позволяющая измерять скорости, равные или меньшие скорости собственного вращения Земли (15°/ч=7,3×10-5 рад/с). Особенно велики достижения в системах с фазовой модуляцией, у которых разрешающая способность и дрейф примерно 0,02°/ч, что приемлемо для инерциальной навигации.
Исследуется возможность реализации гироскопов с использованием технологии микрооптики, функциональных волоконных и волноводных элементов. Уже выпускаются волоконно-оптические гироскопы с разрешающей способностью 1°/ч. Кроме того, углубляется изучение систем, пригодных для инерциальной навигации.
Система с фазовой модуляцией
|
Рис. 10. Волоконно-оптический гироскоп с фазовой модуляцией, выполненный на волоконных функциональных элементах |
На рис. 10 представлена оптическая система гироскопа, разработанная в Стаффордском университете, на одномодовом оптическом волокне, подвергнутом в некоторых местах специальной обработке, а именно: регулятор поляризационного типа, направленный ответвитель, поляризатор, фазовый модулятор и другие — функциональные элементы на оптическом волокне, полученные путем его обработки. Paдиyc кольца из оптического волокна 7 см, длина волокна 580 м. Таким образом, в гироскопе устранено отражение от поверхностей различных элементов оптической системы. К тому же использование многомодового полупроводникового лазера в качестве источника света снижает когерентность системы и тем самым уменьшает шумы, обусловленные рассеянием Рэлея. Уменьшению этих шумов способствует и то, что система выполнена по принципу фазовой модуляции. В гироскопе, показанном на рис. 10, достигается разрешающая способность 0,022°/ч (рис. 11, а). При этом время интегрирования составляет 1 с. Путем специальной намотки оптического волокна ослабляется влияние температурных колебаний, а с применением магнитного экрана и многомодового полупроводникового лазера снижается дрейф, обусловленный эффектом Керра, и уменьшаются колебания нулевой точки (рис. 11, б, 0,02°/ч, при времени интегрирования 30 с).
|

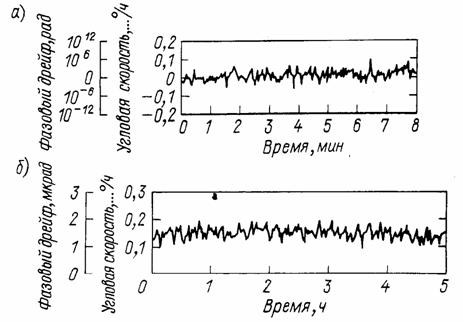

Рис. 11. Разрешающая способность (а) и характеристика стабилизации нулевой точки (б) волоконно-оптического гироскопа (рис.10) |
