Датчик уровня металла ДУМ преобразует уровень металла в кристаллизаторе в электрический сигнал. Сигнал передается в основной электронный блок системы - УФО. В этом блоке производится преобразование сигнала ДУМ в цифровую форму и вычисляется текущее значение уровня металла в кристаллизаторе. Результат вычисления сравнивается с установленным программой значением. В зависимости от величины и знака рассогласования вырабатывается цифровой сигнал управления приводом стопора. Сигнал управления подается в блок силовой электроники привода ВИП, где он преобразуется в аналоговую форму, усиливается по мощности и приводит в движение механизмы привода стопора ПС. Привод ПС перемещает стопор в новое положение, изменяя поступление жидкого металла в кристаллизатор, и тем самым, восстанавливая заданный уровень металла, измеряемый датчиком ДУМ.

Датчик уровня металла ДУМ

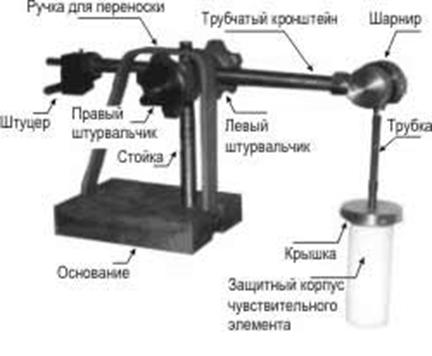

Датчик ДУМ служит для измерения уровня жидкого металла в кристаллизаторе машины непрерывного литья заготовок. Внешний вид датчика показан на рисунке. Датчик ДУМ состоит из штатива и закрепленного на нем чувствительного элемента. Штатив имеет основание, стойку с рисками и ручку для переноски. На стойку одета муфта, несущая трубчатый кронштейн, с фиксирующими штурвальчиками.

Правый штурвальчик (если смотреть со стороны штуцера) позволяет фиксировать положение муфты на вертикальной стойке штатива. Освобожденная муфта легко перемещается по стойке. Левый штурвальчик фиксирует угловое и линейное положение трубчатого кронштейна относительно муфты.

На трубчатом кронштейне с одной стороны закреплен через шарнир чувствительный элемент датчика, а с другой - электрический разъем и штуцер для подключения воздушного шланга.Шарнир дает возможность устанавливать чувствительный элемент под разными углами относительно продольной оси кронштейна.

Чувствительный элемент через крышку соединен трубкой с шарниром. По этой трубке воздух попадает внутрь его. Крышка имеет отверстия для выхода воздуха. Чувствительный элемент закрыт защитным кожухом. Кожух и чувствительный элемент крепятся к крышке. Кожух крепится с помощью трех губок, установленных на крышке, и хомута, затягиваемого винтом.

Для защиты от перегрева в датчик по шлангу подается воздух под давлением от 2 до 3 атм. К аппаратуре системы "Уровень" датчик подключается с помощью кабеля с электрическим разъемом. На трубчатый кронштейн, шарнир и крышку ДУМ надевается брызгозащитный чехол из стеклоткани. Чехол предназначен для предотвращения попадания брызг жидкого металла на элементы конструкции ДУМ.

Крепление чехла осуществляется тесёмками, завязываемыми на трубчатом кронштейне и на верхней части защитного кожуха чувствительного элемента. На трубчатом кронштейне чехол не должен быть затянут плотно для обеспечения выхода охлаждающего воздуха.

ПУЛЬТ РАЗЛИВЩИКА

Блок ПР является основным средством общения между пользователем - разливщиком и системой "Уровень". Блок предназначен для:

выдачи разливщиком команд управления системе,

отображения на дисплее текущей информации техпроцесса,

отображения на дисплее аварийных ситуаций техпроцесса и выдачи звукового сигнала.
