Сетевой стек Windows NT
Разобраться в особенностях стека сетевого ввода-вывода Windows NT важно по нескольким причинам. Клиент Windows NT использует стек сетевого ввода-вывода для получения доступа к ресурсам, которые находятся под управлением сервера, а также для передачи данных. Кроме того, при использовании сетевого хранилища часто возникает ситуация, когда один сервер получает доступ к ресурсам, которыми управляет другой сервер. Хорошим примером будет Wob-сервер под управлением Windows NT, который для ответа на запрос клиента запрашивает базу данных, размещенную на отдельном сервере SQL под управлением Windows NT. Web-сервер получает доступ к серверу SQL средствами стека сетевого ввода-вывода Windows NT.

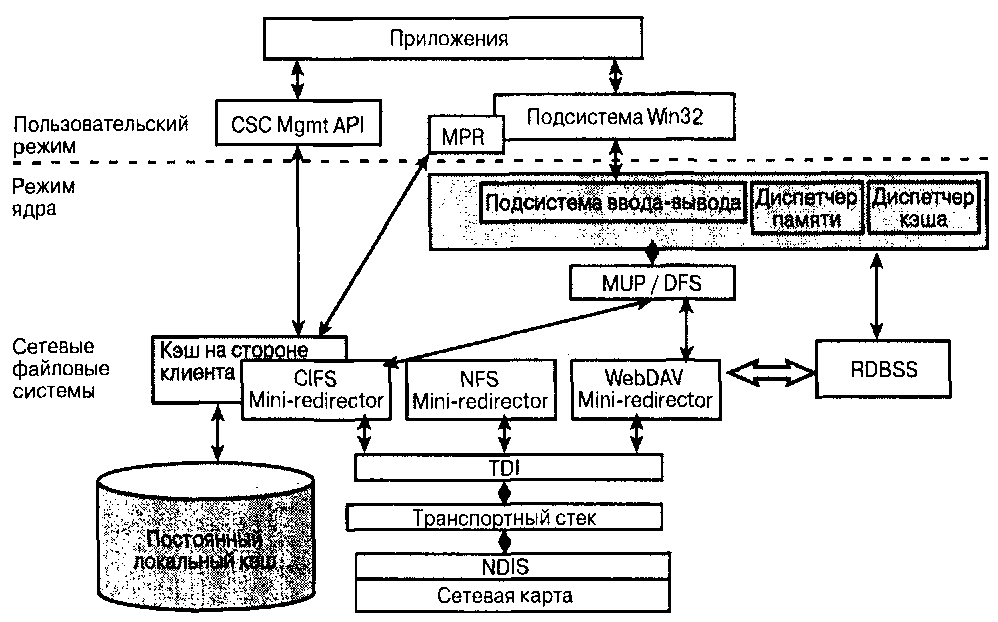

Рис. 3.2.
Сетевой стек Windows NT
На рис. 3.2 показан стек сетевого ввода-вывода Windows NT. В разделах 3.2.1–3.2.6 рассматриваются различные компоненты, представленные на рис. 3.2 снизу вверх (а также стек ввода-вывода).
Сетевой платой обычно управляет драйвер, совместимый со спецификацией NDIS (Network Driver Interface Specification). Она представляет собой интерфейс, обеспечивающий взаимодействие драйверов сетевой платы со стеком сетевых протоколов более высокого уровня. Следующий уровень – это стек TCP/IP. Термин TCP/IP используется для описания всех компонентов, которые задействованы в передаче данных по сети, например IP, DHCP или TCP. К следующему уровню относится интерфейс транспортного драйвера. 3.2.1 Интерфейс транспортного драйвера
Уровнем выше над стеком сетевых протоколов TCP/IP находится интерфейс транспортного драйвера (Transport Driver Interface – TDI). Этот высокопроизводительный интерфейс режима ядра предназначен для сетевых приложений, которым требуется запрос и получение услуг сетевых транспортных
протоколов. Интерфейс TDI реализован в виде библиотеки, к которой подключаются драйверы режима ядра; он позволяет осуществлять связь по сети и пытается сократить количество операций копирования данных, например между буфером приложения и буфером сетевого транспортного протокола.
В частности, TDI позволяет приложениям регистрировать функции обратного вызова. Когда приложение получает пакет с данными, вызывается указанная функция обратного вызова. Процедура обратного вызова может просто просматривать пакет с данными, особенно если он небольшой, и сообщать, что обработка пакета завершена (после чего он будет отмечен как успешно доставленный). Если необходимо, клиент может копировать пакет в буфер для последующей обработки. 3.2.2 Подсистема буферизаций перенаправленных дисков
На следующем уровне находится подсистема буферизации перенаправленных дисков (Redirected Drive Buffering Subsystem – RDBSS), которая отвечает за предоставление кода буферизации всем перенаправителям (redirectors). Подсистема обеспечивает полноценное взаимодействие с диспетчером кэша Windows NT для всех сетевых файловых систем. Подсистема RDBSS впервые появилась в Windows 2000; до этого момента всем сетевым файловым системам требовался полноценный драйвер, который обеспечивал взаимодействие с операционной системой. 3.2.3 Мини-перенаправители
Эти устройства обеспечивают работу функций, относящихся к конкретной сетевой файловой системе или протоколу и пользуются услугами RDBSS для обработки рутинных операций взаимодействия с Windows NT. В Windows 2000 и Windows ХР предоставляется несколько мини-перенаправителей.
