Деформации и усиление кирпичной кладки
При ремонте и реконструкции здания возникает вопрос: надо ли усиливать те или иные конструкции. Ответ на этот вопрос может быть дан только после определения действительной несущей способности конструкции в сравнении с действующей на нее реальной нагрузкой.
Определить несущую способность конструкции возможно, если известны прочностные свойства материалов, из которых она выполнена, характер и объем повреждений и дефектов.
Для определения прочности кирпичной кладки необходимо знание прочности материалов ее составляющих - кирпича и раствора. Для этого существуют несколько методов. Один из них - определение прочности материала с помощью молотка К.П. Кашкарова, который применяется для неразрушающего контроля прочности бетона.
Этот метод обеспечивает хорошую точность измерений, проверен в натурных условиях в течение нескольких лет при обследовании каменных конструкций зданий и домов.
При испытании молотком К.П. Кашкарова в качестве косвенного показателя принято отношение диаметров отпечатков, оставленных при ударе на кирпиче (dk) или растворе (dp) и эталонном стержне – (dэ):
Указанный метод используется при прочности кирпича 25-300 кгс/см2, раствора - 5-150 кгс/см2.

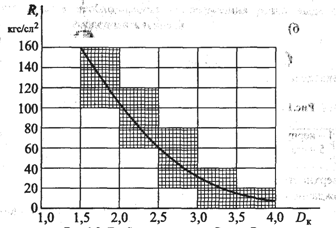

Кривая зависимости прочности кирпича на сжатии (Rсж ) от ,
построенная на основании испытаний керамического кирпича марок 50-250, представлена на рис. 4. Кривая зависимости прочности раствора на сжатие (Rвп) от , построенная по результатам испытаний кубов с размерами ребра 7,07 см из кладочного раствора марок 10-150, представлена на рис. 5.
 |
 | |||||
 | |||||
 | |||||
|
Рис. 5. График зависимости Rвп от
При определении и оценке прочности кирпичной кладки необходимо учитывать сведения, полученные в результате технического осмотра конструкций здания; изучения проектных материалов; выявления фактических условий эксплуатации (в том числе и путем опроса лиц, эксплуатирующих здание).
При контроле прочности кирпичной кладки необходимо:
- назначать /определить/ места испытаний;
- провести испытания;
- обработать данные испытаний и дать заключение по результатам испытаний.
Количество измерений на один этаж одной секции дома /здания/ должно быть не менее N = 18.
За секцию принимается часть здания между деформационными или антисейсмическими швами общей длиной не более 30м. Для одноэтажных зданий за один этаж принимается высота до 4,5м.
Участки измерений (испытаний) распределяются равномерно в шахматном порядке по всей секции. На резко выделяющихся при осмотре зонах количество измерений (испытаний) принимается как на секцию.
Для молотка конструкции К.П. Кашкарова (рис. 6) используется эталонный стержень диаметром 10-12мм, длиной 150 мм, изготавливаемый из круглой прутковой стали марки Ст. 3 класса А-1 без дополнительной обработки (кроме очистки). Один конец стержня заостряется.
